Dieses Steuergerät dient der präzisen Regelung von Drücken und Kräften und zeichnet sich durch eine extrem hohe Signalauflösung aus. Es ist speziell für den Einsatz in Prüfständen und industriellen Anwedungen optimiert, bei denen höchste Reproduzierbarkeit gefordert ist.

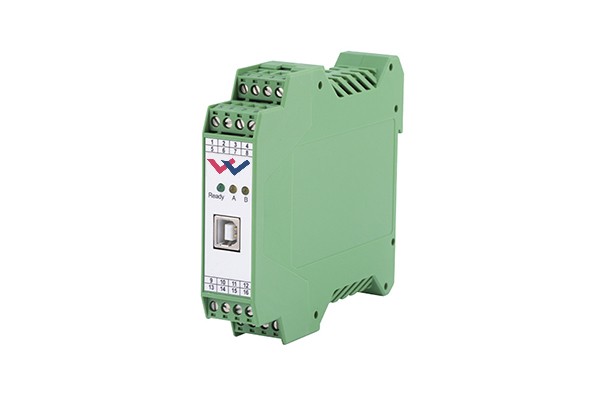

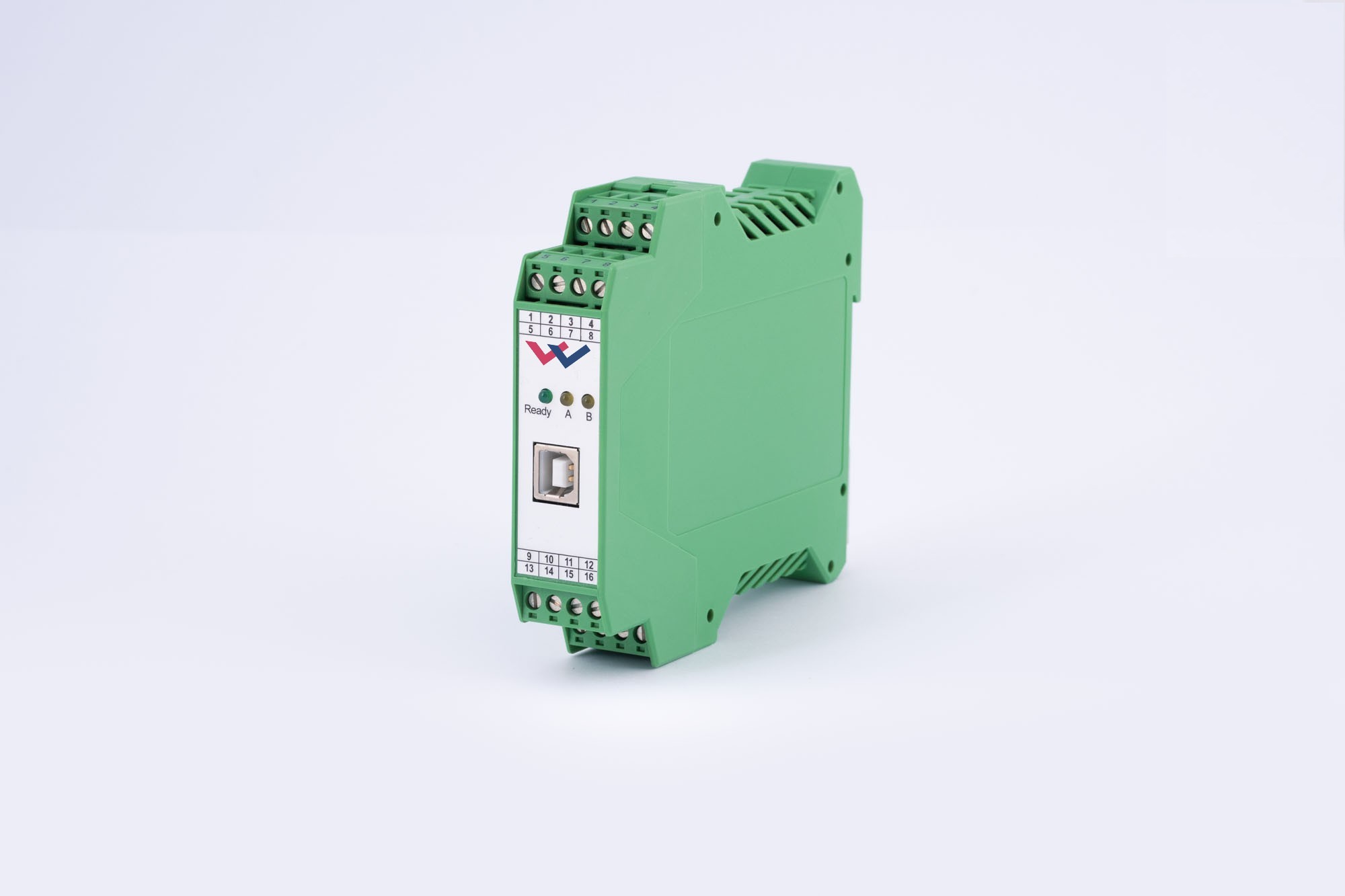

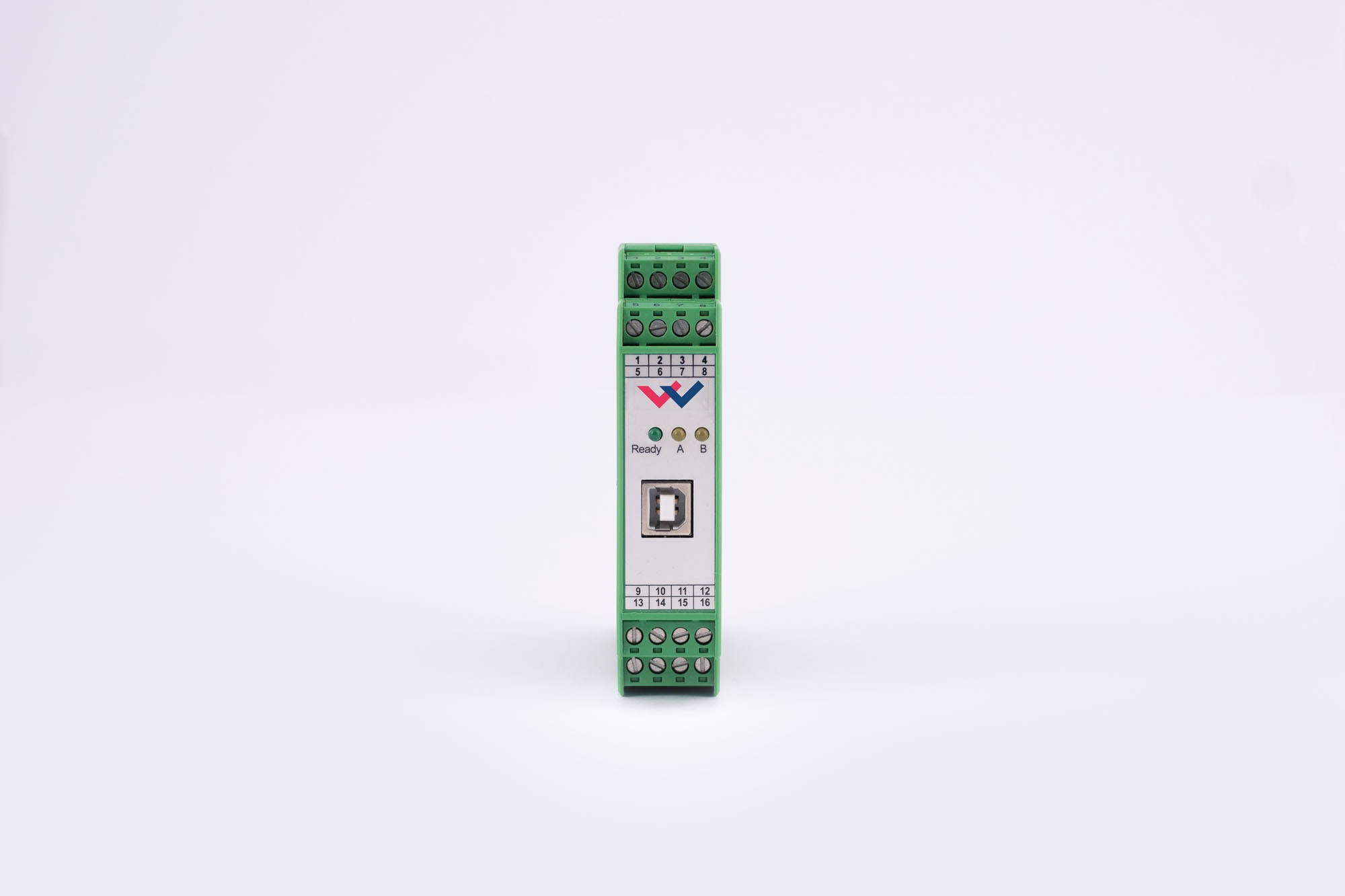

Das hydraulische Steuergerät MDR-133-U ist spezialisiert zur Druckregelung, und wurde für Anwendungen mit sehr hohen Anforderungen an die Signalauflösung und Reproduzierbarkeit konzipiert. Es bietet ein optimiertes Regelkonzept für Durckbegrenzungs- und Druckminderventile.
Das Steuergerät ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.
Zur Ansteuerung werden analoge Drucksoll- und -istwerte verwendet. Als Ausgang dient ein analoger Ausgang mit 0...10V oder 4...20mA Signal.
Zentrale Paramter umfassen die PID-Reglerdaten (C:P,C:I, C:D) die Vorsteuerung (C:FF) zur Stabilisierung des Reglerverhaltens sowie die Rampenzeiten für Druckauf und -abbau (RA:UP/DOWN). Für die Endstufe sind der Nennstrom (CURRENT) sowie die Dither-Parameter (Frequenz und Amplitude) sowie die PWM-Frequenz entscheidend.
Die Konfiguration erfolgt PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle.
Die Besonderheit des MDR-133-U liegt in seiner extrem hohen Signalauflösung, wodurch es sich ideal für Prüfstände und hochpräzise Anwendungen eignet.
Technische
Dokumentation
Flyer
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
