Der PAM-199-P-IO vereint die Funktionen der bewährten Module PAM-195-P & PAM-196-P in einem Modul mit IO-Link Ansteuerung. Flexible Parametrierung ermöglicht die Anpassung an alle gängigen proportionalen Wege-, Drossel- und Druckventile.
Der PAM-199-P-IO ist ein stromgeregelter multifunktionaler Ventilverstärker zur Ansteuerung von Proportionalventilen mit einem oder zwei Magneten sowie zwei unabhängigen Ventilen.

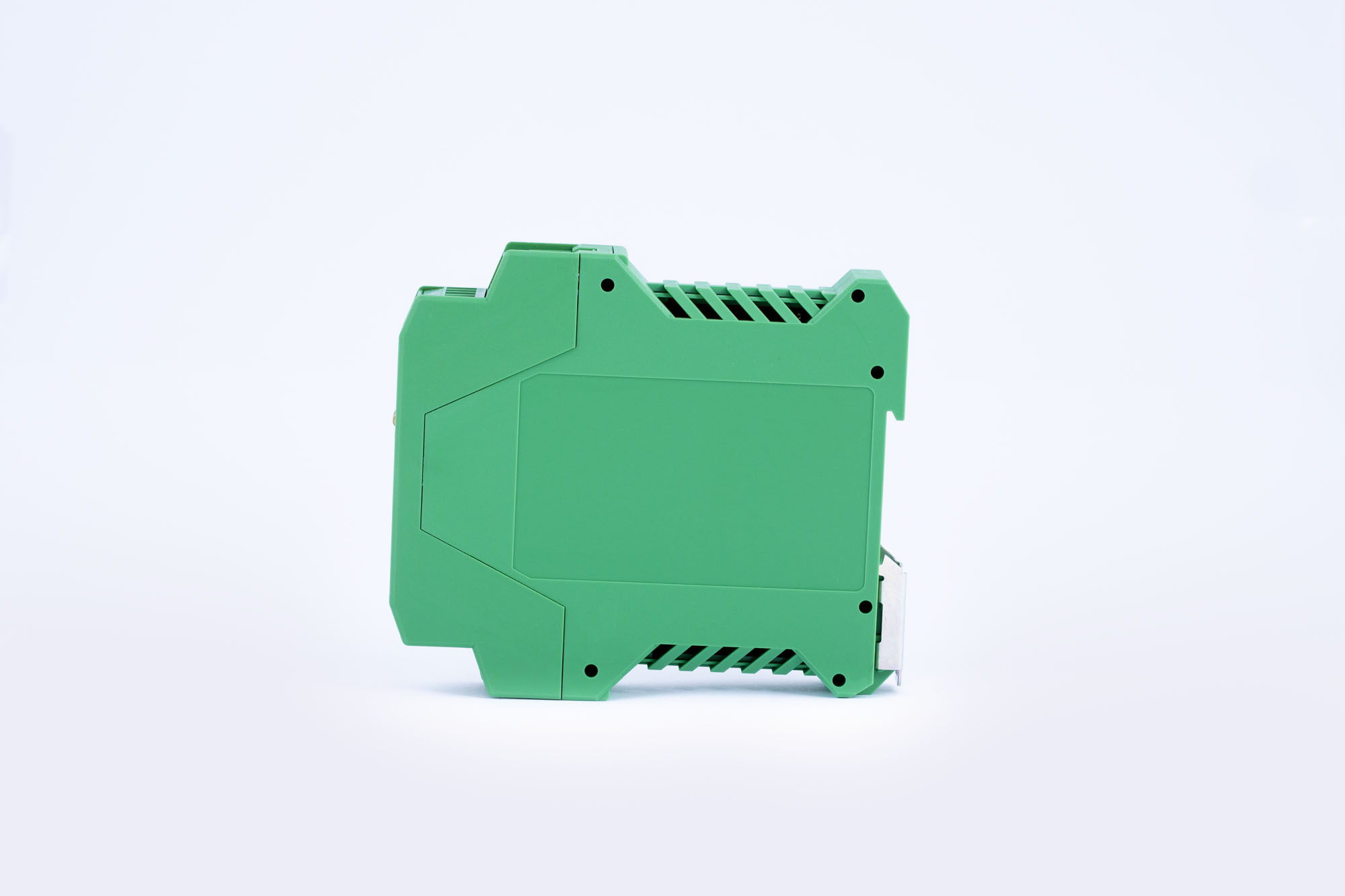

Das Modul ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.
Die Ansteuerung erfolgt über IO-Link. Der maximale Ausgangsstrom der PWM-Leistungsendstufe zur Ansteuerung der Magneten beträgt 2,6A. Die Stromregelung ist unabhängig von Versorgungsspannung und Magnetwiderstand.
Zu den zentralen Parametern gehören getrennte Rampenzeiten für die vier Quadranten AA:1-AA:4, die Skalierung des Ausgangs (MIN/MAX), Dither zur Minimierung der Hysterese (DFREQ,DAMPL) sowie die PWM-Frequenz und der maximale Ausgangsstrom CURRENT.
Die Konfiguration erfolgt PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle oder wahlweise über die IO-Link Schnittstelle.
Der PAM-199-P-IO ist ein multifunktionaler Ventilverstärker für alle gängigen Proportionalventilarten mit IO-Link Ansteuerung.
Technische
Dokumentation
Überblick Leistungsverstärker
Allgemeine
IO-Link-
Informationen
Flyer
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
