Dieses hydraulische Steuergerät erweitert die Funktionalität der bewährten POS-124-U-PFN um intelligente Achskoordination und individuelle Skripterweiterung (FlexiMod), Profinet-Kommunikationsausbau und integrierten Simulationsmodus.

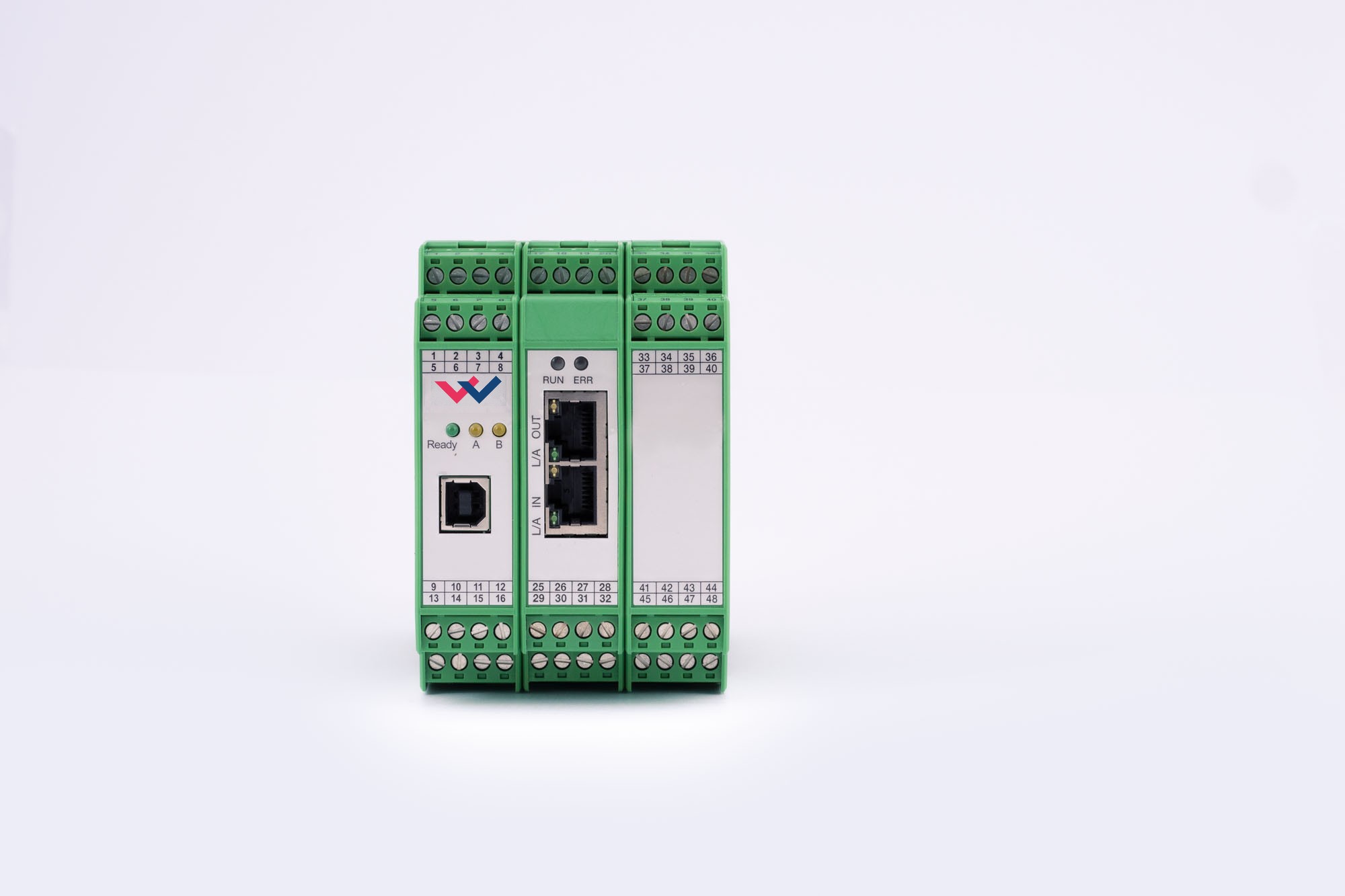

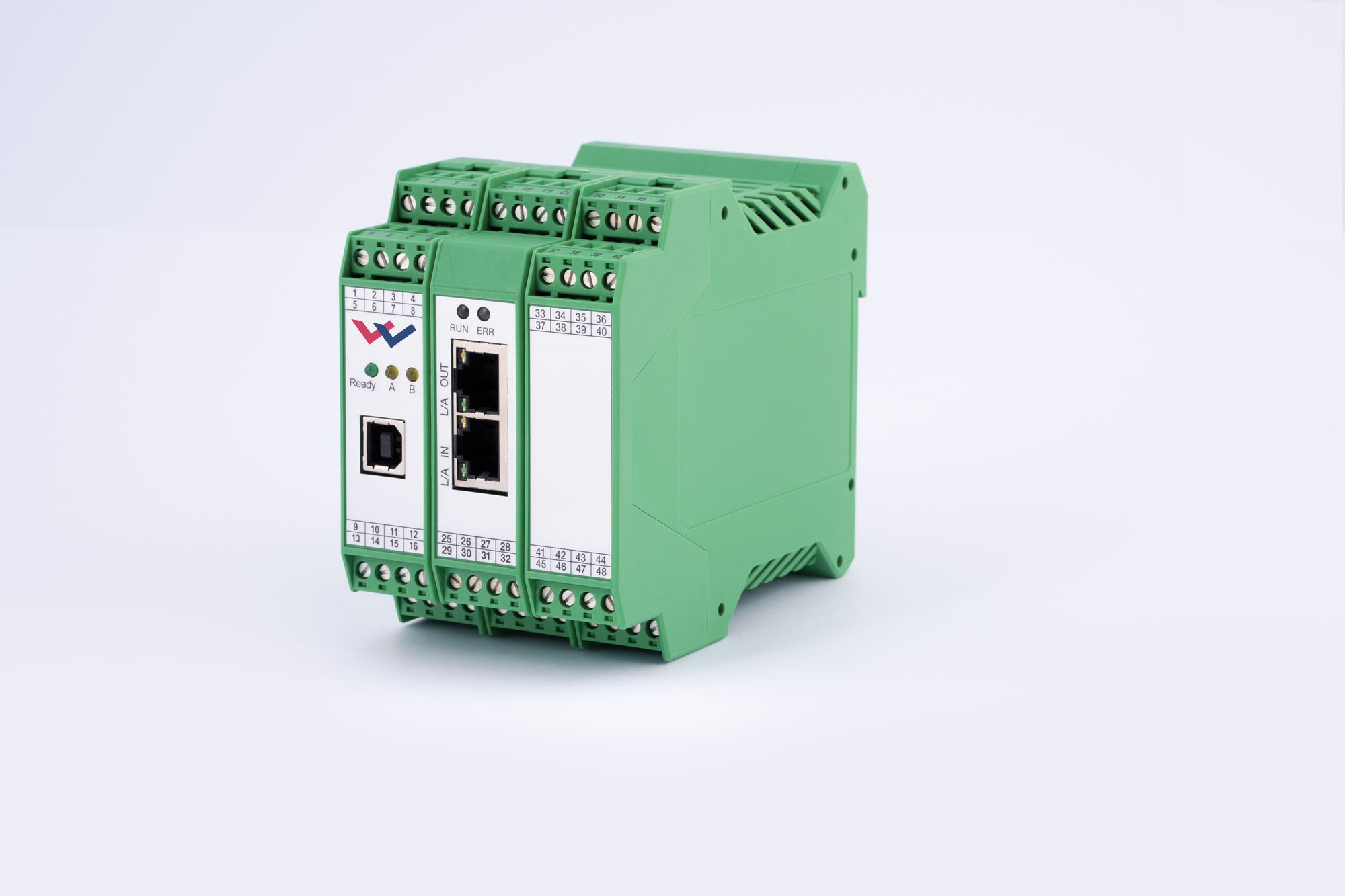

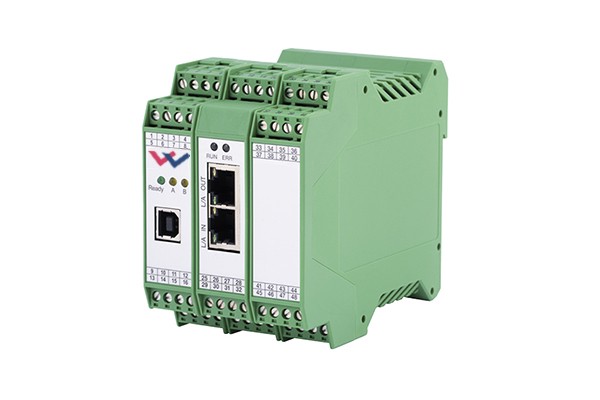

Das hydraulische Steuergerät POS-324-U-PFN ist eine Erweiterung des bewährten POS-124-U-PFN und dient der exakten Positionierung und Synchronisation von zwei hydraulischen Achsen.
Das Steuergerät ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.
Das Gerät bestizt zwei Differenzausgänge +/-10V sowie 4...20mA für die Ansteuerung externer Ventilelektronik. Als Istwertgeber können analoge oder SSI-Sensoren verwendet werden und es stehen zusätzliche analoge/digtiale Eingänge zur freien Nutzung im Skript zur Verfügung. Die Sollwertvorgabe und Steuerung erfolgt über die Profinet-Schnittstelle.
Zu den zentralen Parametern gehört SYNCMODE zur Einstellung der Synchronisationsart, VMODE zur Wahl der Positionsregelung und die Parameter SYNC:O/VO/T1 für den überlagerten Gleichlauf.
Die Parametrierung erfolgt PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle oder wahlweise über die Profinet-Schnittstelle.
Das zentrale Feature der POS-324-U-PFN ist der intelligente Gleichlauf, bei dem die beiden Achsen unabhängig vom jeweiligen Bewegungsprofil synchronisiert werden. Außerdem die FlexiMod-Skripterweiterbarkeit und der Kommunikationsausbau des Profinet auf 64 Byte.
Technische
Dokumentation
GSDML-Datei
Simatic-Treiber
Dokumentation Skript-Sprache
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
