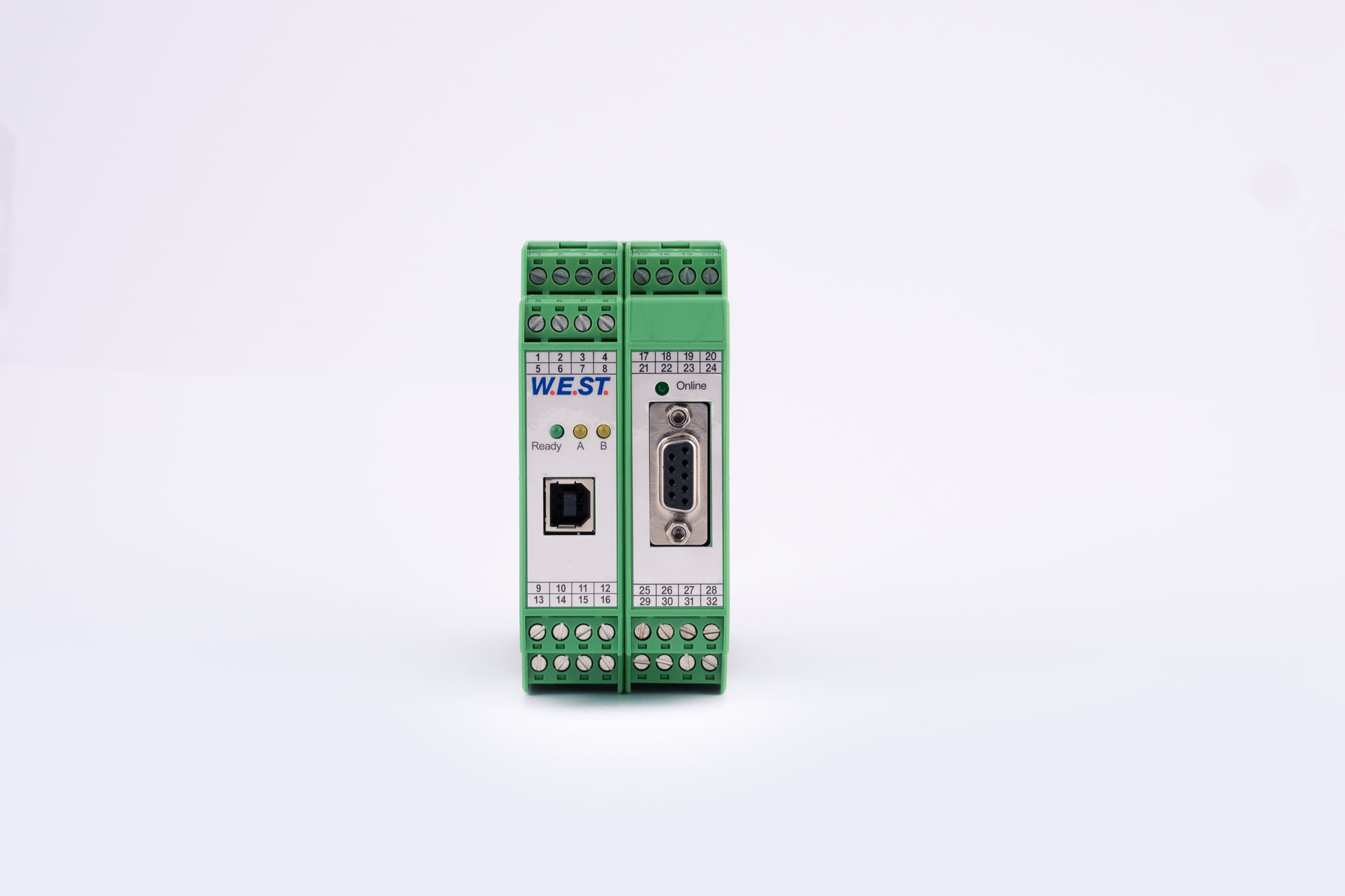

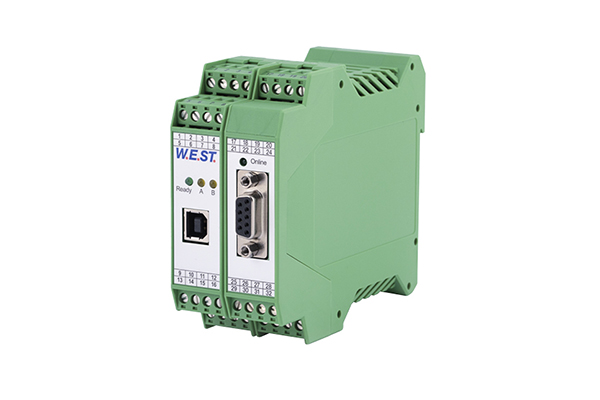

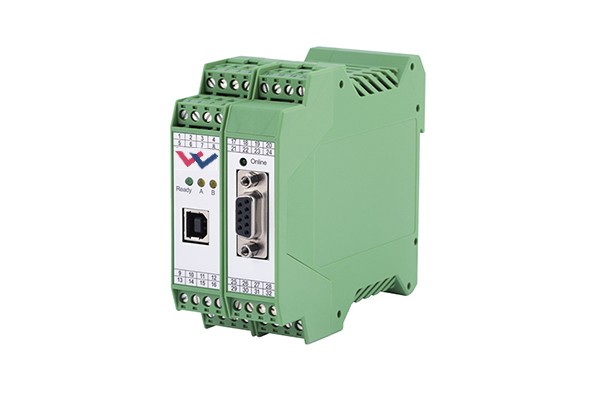

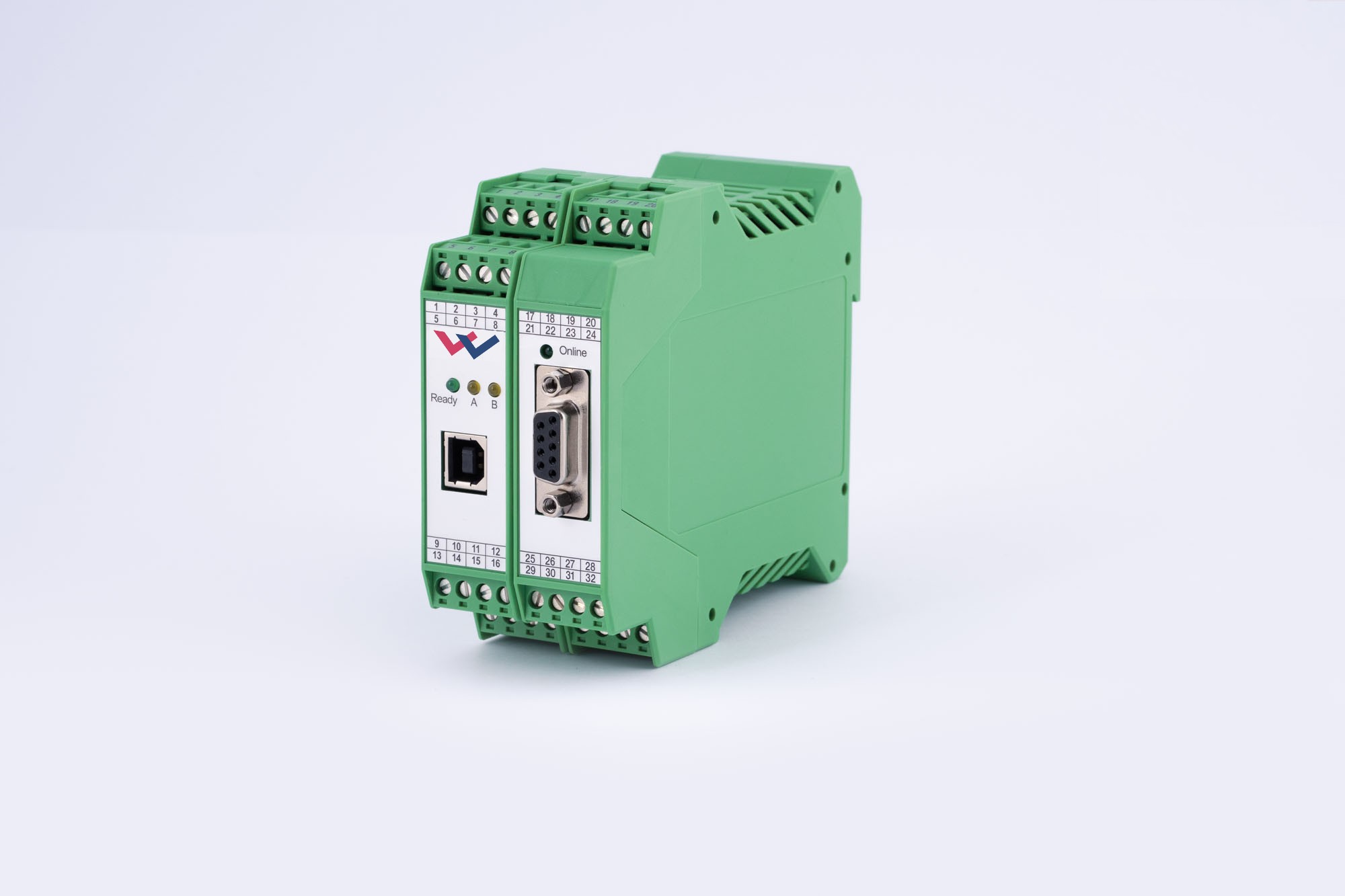

Das hydraulische Steuergerät UHC-126-U-PDP ist ein universeller Achsenregler, der genaue Positionsregelung mit einer ablösenden Druckregelung kombiniert. Er ist für den Einsatz in Umformmaschienen, Handhabungsachsen und ähnlichen Anwendungen konzipiert.

Das Steuergerät ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.

Als Ausgang dient ein parametrierbarer Analogausgang +/-10V oder 4...20mA zur Ansteuerung externer Ventilelektronik oder eines Ventilverstärkers. Für die Positionsmessung sind sowohl SSI- als auch Analogsensoren möglich. Außerdem können bis zu zwei analoge Drucksensoren angeschlossen werden. Die Sollwertvorgabe erfolgt über Profibus.

Zu den zentralen Parametern gehören die Positionsregler-Einstellungen (VMODE, A/D/V0), außerdem für die Druckregelung PS_Range für den nomialen Systemdruck und ARATIO (Zylinderflächenverhältnis). Das Steuergerät nutzt zwei umschaltbare Parametersätze (C1/C2:PI/D)

Die Parametrierung erfolgt PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle oder wahlweise über Profibus.

Zu den Besonderheiten gehören erweiterte Regelfunktionen wie die Geschwindigkeitsvorsteuerung (FF), eine Beschleunigungsrückführung (AFC) zur Stabilisierung niederfrequenter Antriebe und eine optionale Feinpositionierung.
