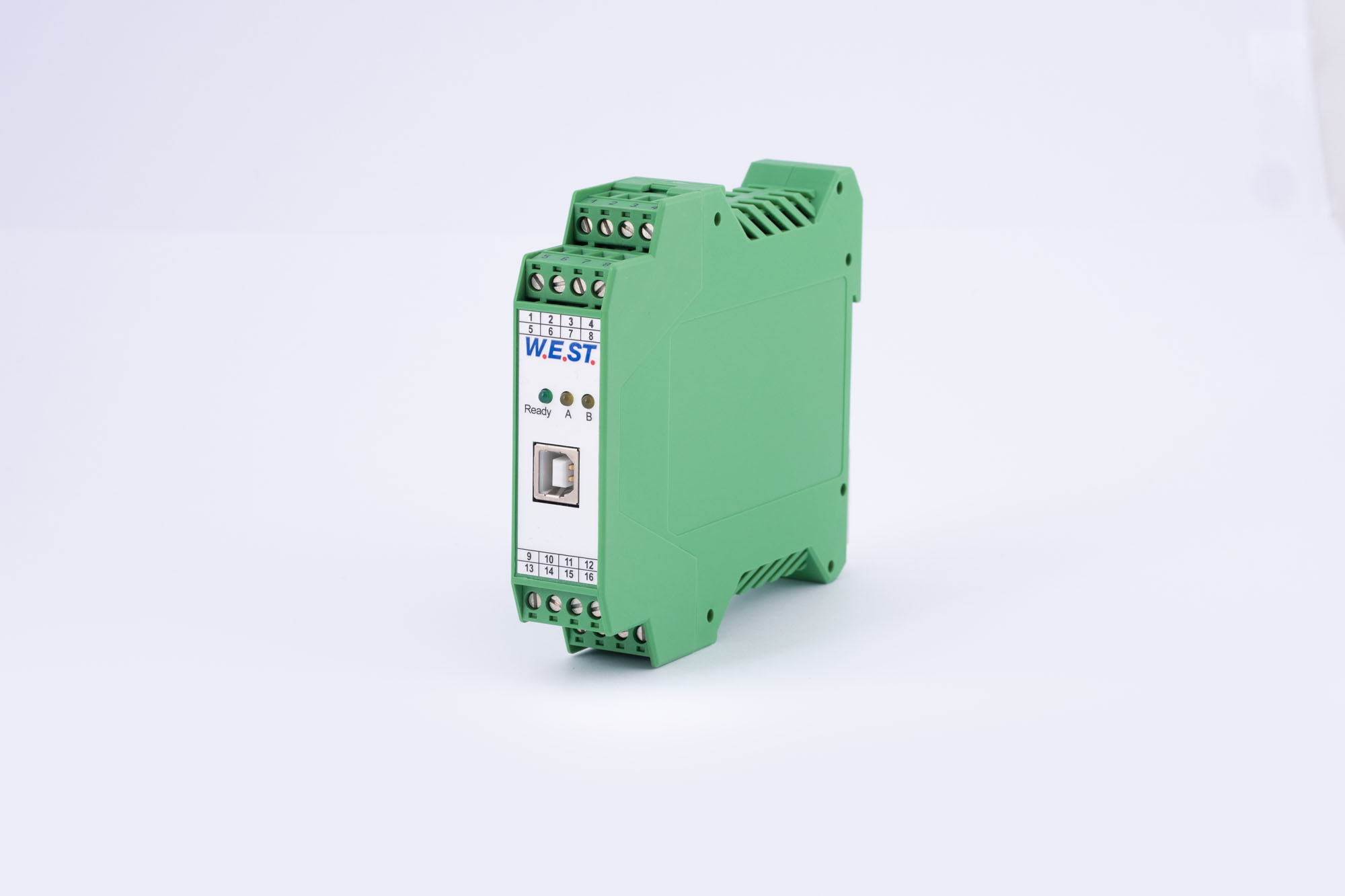

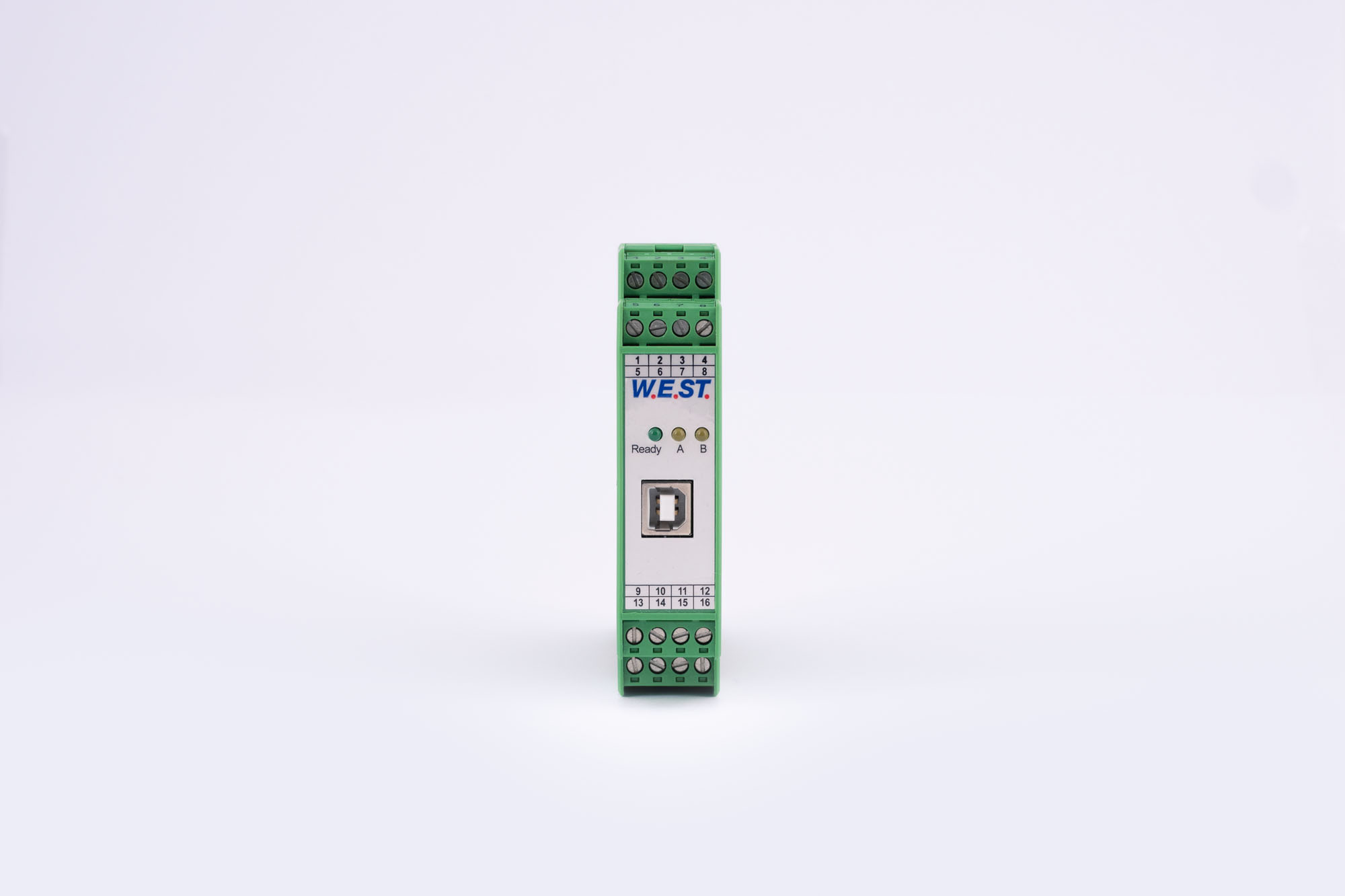

Universeller Leistungsverstärker für alle typischen Proportionalventile
Eil-/Schleichgangsteuerungen
abrufbare Geschwindigkeits- oder Drucksollwerte
Kennlinienanpassungen und Signal-Bereichsüberwachungen
Rampengenerierung für kritisch zu beschleunigende Antriebe
Versorgung: 12… 30V
Steuersignalbereiche 0... 10V, +/- 10V oder 4... 20mA, wählbar und skalierbar
Eingangswiderstand analoge und digitale Eingänge min. 25 kOhm
Bürde für 4… 20 mA von 390 Ohm
Max. Ausgangsstrom 50 mA (digital) und 25 mA (Referenz)
Abtastzeit Signalverarbeitung 1 ms
Magnetstromregler 125 µs
PWM-generierter Ausgangsstrom von max. 2,6 A
PWM-Frequenz von 61... 2604 Hz in Stufen
USB Typ B Schnittstelle
Leistungsendstufe
Rampenbildung und Linearisierung
Analoge Sollwertvorgabe
Sollwertabruf per Schaltsignal
PWM-Ansteuerung zweimagnetiger Ventile
PWM-Ansteuerung einmagnetiger Ventile
USB Kommunikationsschnittstelle zur Parametrierung und Überwachung
