Der PAM-199-P-ETC vereint die Funktionen der bewährten Module PAM-195-P & PAM-196-P in einem Modul mit EtherCAT Ansteuerung. Flexible Parametrierung ermöglicht die Anpassung an alle gängigen proportionalen Wege-, Drossel- und Druckventile.
Der PAM-199-P-ETC ist ein stromgeregelter multifunktionaler Ventilverstärker zur Ansteuerung von Proportionalventilen mit einem oder zwei Magneten sowie zwei unabhängigen Ventilen.

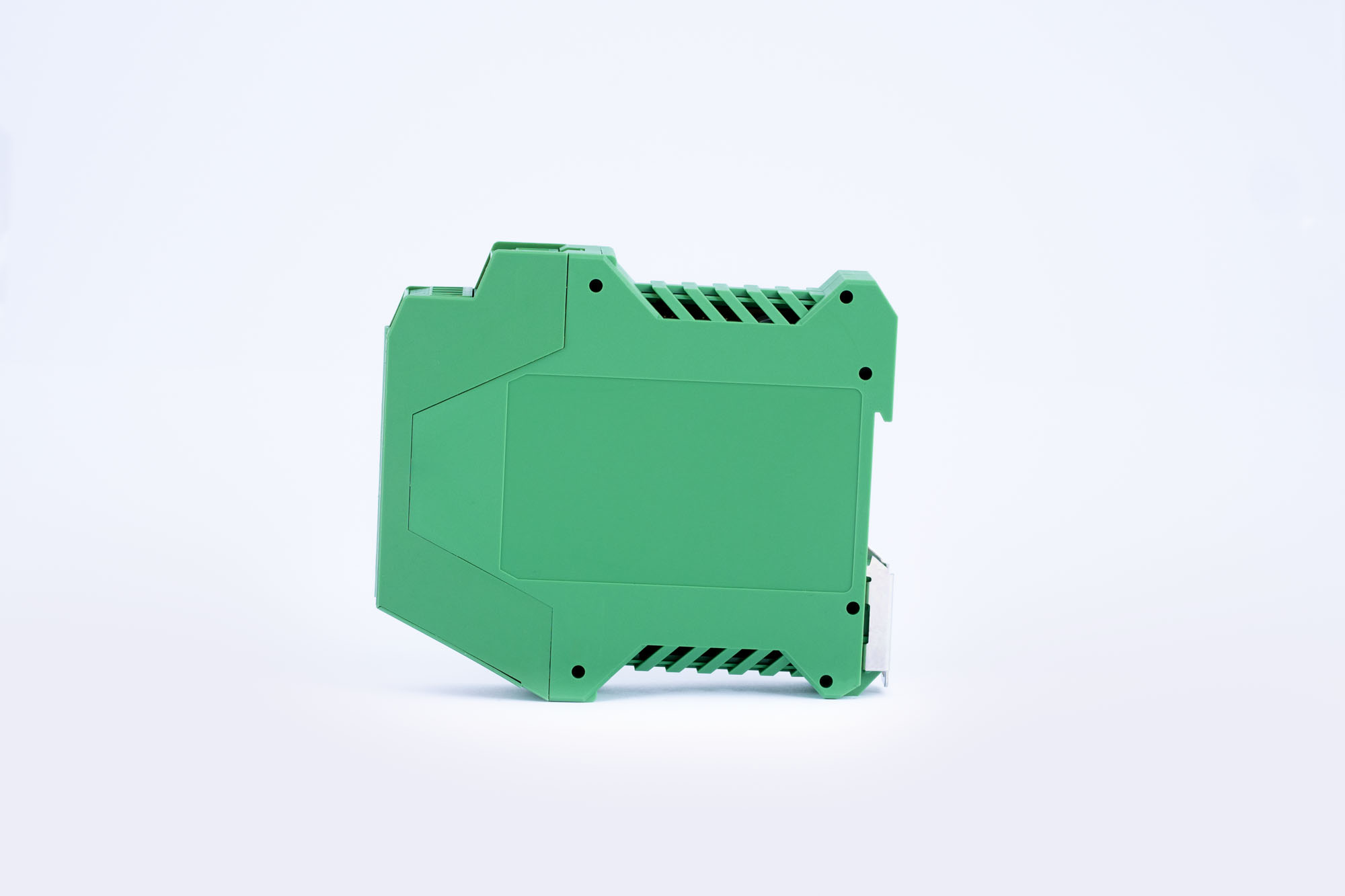

Das Modul ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.
Die Ansteuerung erfolgt über EtherCAT. Der maximale Ausgangsstrom der PWM-Leistungsendstufe zur Ansteuerung der Magneten beträgt 3A. Die Stromregelung ist unabhängig von Versorgungsspannung und Magnetwiderstand.
Zu den zentralen Parametern gehören getrennte Rampenzeiten für die vier Quadranten AA:1-AA:4, die Skalierung des Ausgangs (MIN/MAX), Dither zur Minimierung der Hysterese (DFREQ,DAMPL) sowie die PWM-Frequenz und der maximale Ausgangsstrom CURRENT.
Die Konfiguration erfolgt PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle oder wahlweise über die EtherCAT-Schnittstelle.
Der PAM-199-P-ETC ist ein multifunktionaler Ventilverstärker für alle gängigen Proportionalventilarten mit EtherCAT-Ansteuerung.
Technische
Dokumentation
Application Note:
Inbetriebnahme von
Leistungsverstärkern
ESI-Datei
Überblick
Leistungsverstärker
Flyer
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
