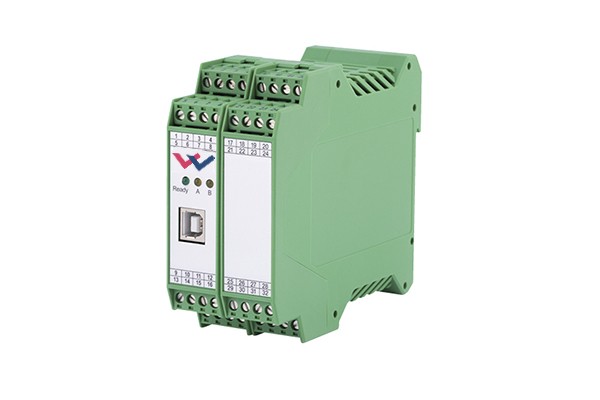

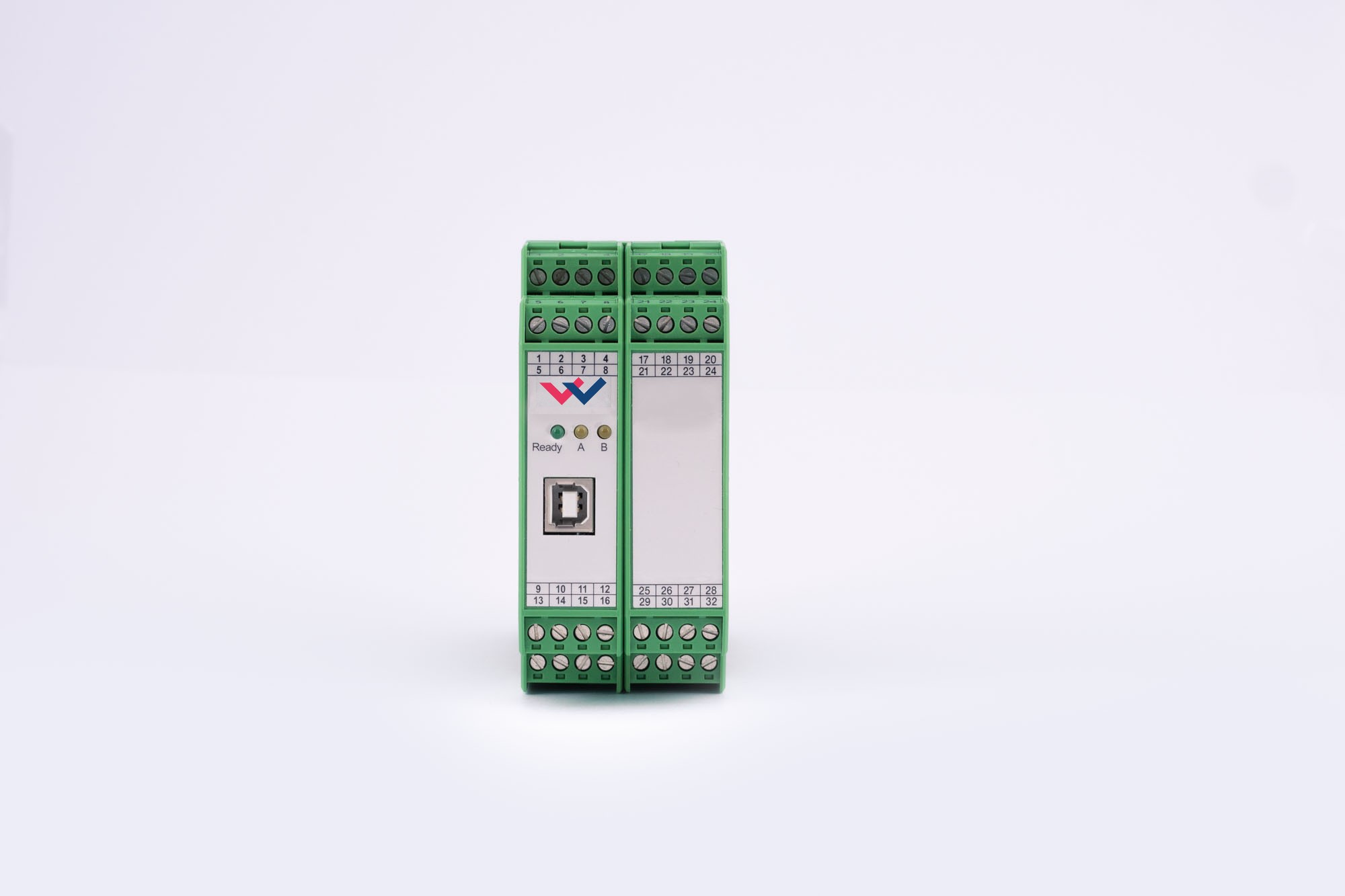

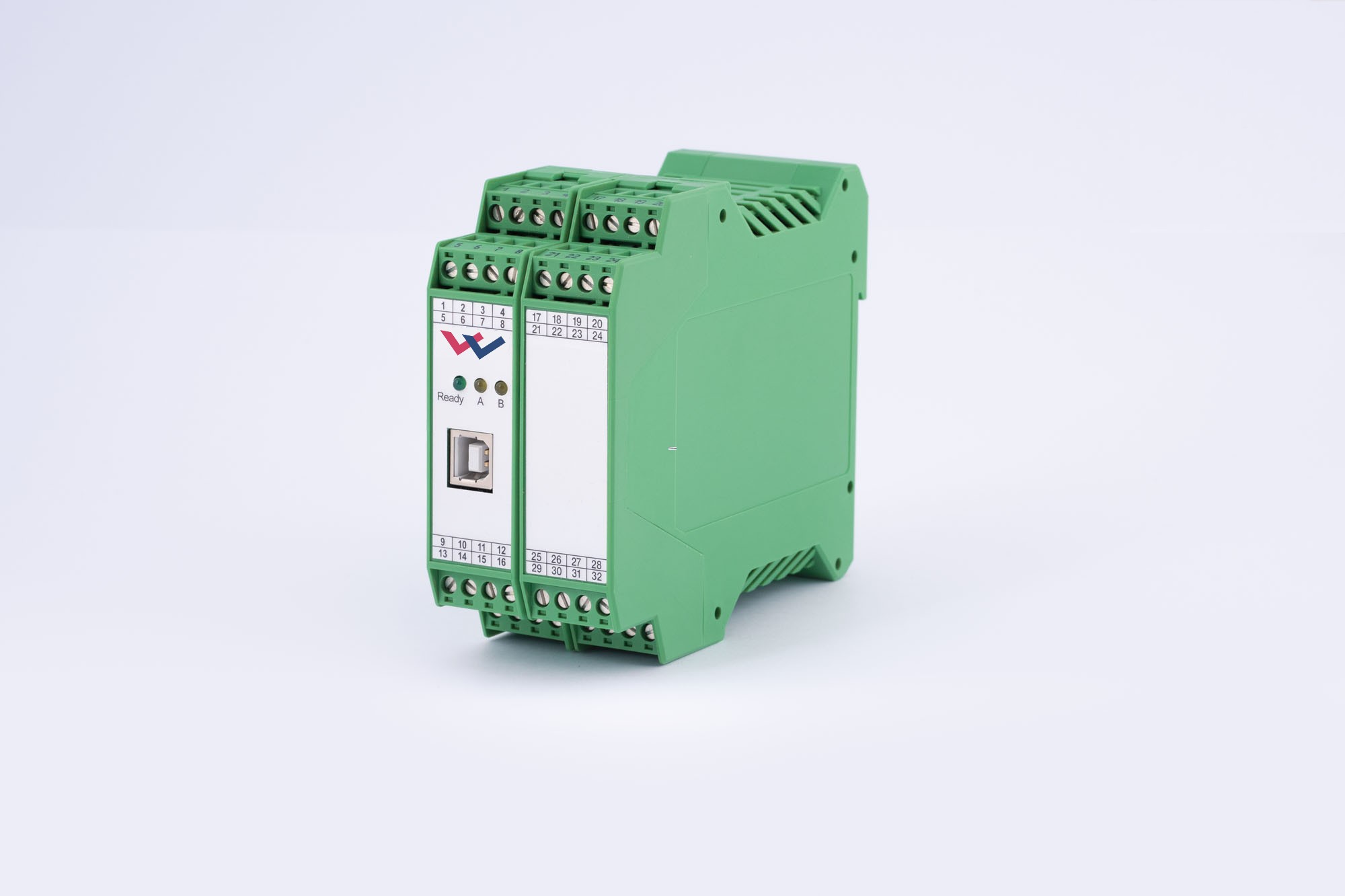

CSC-151-P

Gleichlaufregler

Beschreibung

Gleichlaufregler für die Bypassregelung mit integrierter Leistungsendstufe

Technische Daten

Versorgung: 12… 30V
Sensorsignalbereiche 0... 10V oder 4... 20mA, wählbar und skalierbar
Eingangswiderstand analoge und digitale Eingänge min. 25 kOhm
Bürde für 4… 20 mA von 240 Ohm
Max. Ausgangsstrom 50 mA (digital)
Max. Last für 4… 20 mA von 390 Ohm
PWM-generierter Ausgangsstrom von max. 2,6 A
PWM-Frequenz von 61... 2604 Hz in Stufen
Regler-Abtastzeit 1 ms
Magnetstrom-Regler-Abtastzeit 125 µs
USB Typ B Schnittstelle

Funktionen

Gleichlaufregelung
Leistungsendstufe
Unipolare analoge Sensorschnittstelle
PWM-Ansteuerung zweimagnetiger Ventile
USB-Kommunikationsschnittstelle zur Parametrierung und Überwachung
