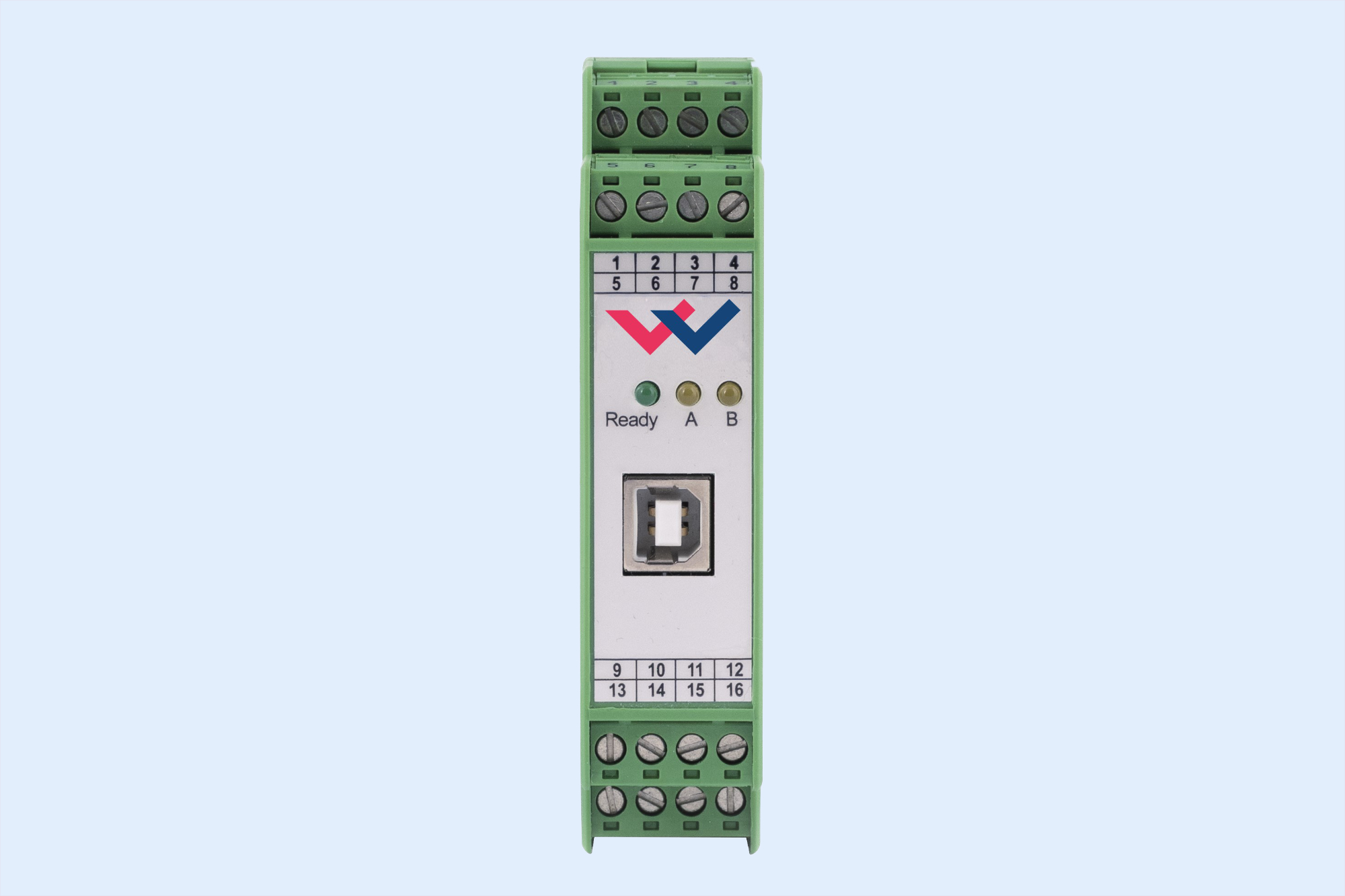

Das DSG-112-U ist ein allgemeines Strom- und Steuermodul, das sich durch seine skriptbasierte Programmierung frei konfigurieren lässt, um vielfältige Steuerungs- und Regelungsaufgaben zu lösen.

Das Modul ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Trageschiene montiert. Die Schutzart ist IP 20.

Beim DSG-112-U umfasst die Ein- und Ausgangslage vier analoge Eingänge, von denen einer als Differenzeingang ±10 V oder 4...20 mA ausgelegt ist und drei als unipolare Eingänge 0–10 V oder 4–20 mA konfiguriert werden können. Ergänzt wird dies durch drei digitale Eingänge und zwei analoge Ausgänge, die 0–10 V oder 4–20 mA ausgeben können. Weiterhin sind zwei digitale Ausgänge vorhanden.

Zu den zentralen Merkmalen des Moduls gehören integrierte Komplexfunktionen, die im Skript verwendet werden können, darunter ein PI-Regler (PID1:KP, PID1:TN, PID1:YR), eine Vier-Quadranten-Rampe (AA:1–AA:4), ein Kurvengeber (CCSET) und die MIN/MAX-Funktion zur Ventiladaption.

Die Konfiguration erfolgt PC-gestützt mit der WPC-Software über die integrierte USB Schnittstelle. Dort kann auch das FlexiMod-Skript erstellt werden.

Das DSG-112-U ist ideal zur Realisierung von zeitgesteuerten Bewegungsabläufen, Sollwertvorgaben, allgemeinen Regelungsfunktionen (z. B. PI-Regelung), Eil-/Schleichgangsteuerungen und komplexen Kennlinienanpassungen. Es zeichnet sich durch die einfache, aber leistungsfähige skriptbasierte Programmierung aus, die schnelle Einarbeitung ermöglicht.
