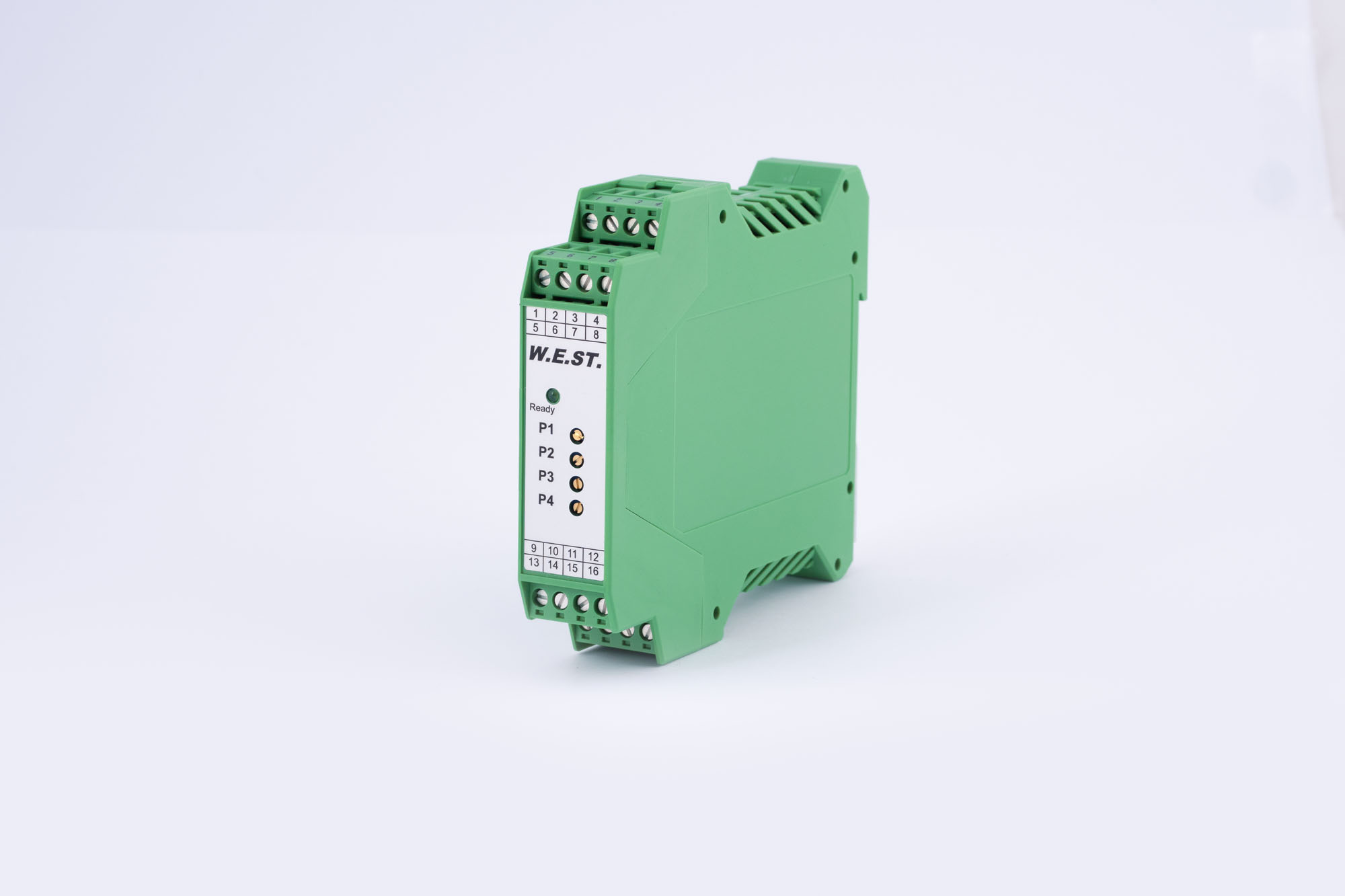

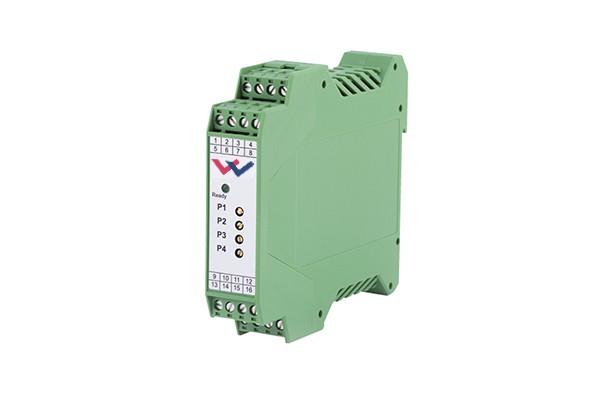

Das DSG-164 ist ein digital abrufbarer Sollwertgeber. Es dient der analogen Sollwertgenerierung mittels digitaler Schalteingänge.

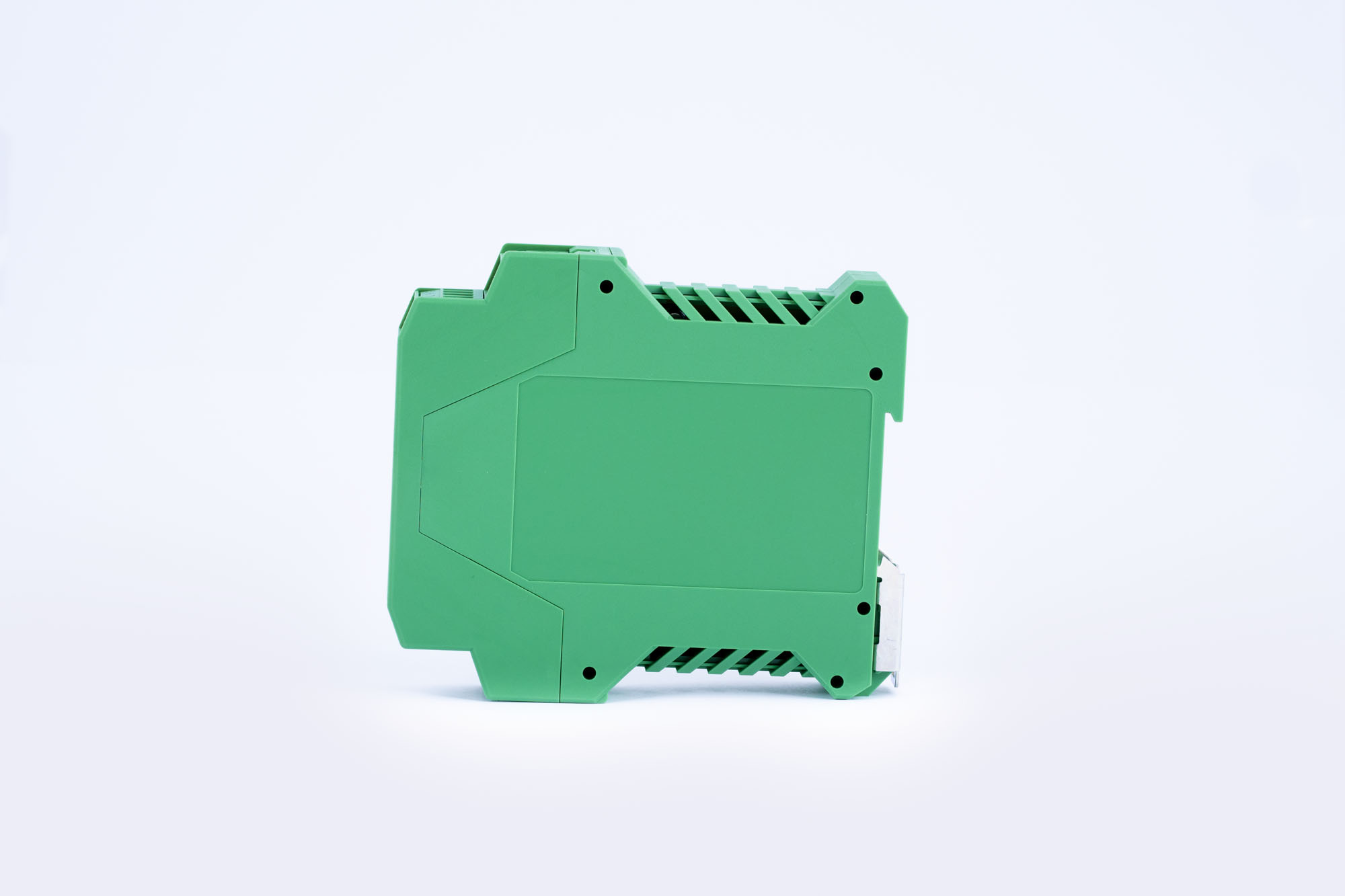

Das Modul ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Trageschiene montiert. Die Schutzart ist IP 20.

Die zentralen Ein- und Ausgänge umfassen vier Schalteingänge zur Aktivierung der vier Sollwerte sowie einen weiteren Schalteingang zur Polaritätsumkehr des Ausgangssignals,. Die vier Sollwerte selbst werden über frontseitige Potentiometer stufenlos eingestellt und können Werte von 0 bis 10 V annehmen, wenn die interne Referenzspannung zur Speisung der Potentiometer verwendet wird. Der Ausgang ist ein Differenzausgang . Im Leerlauffall (kein Sollwerteingang aktiv) wird eine extern angelegte Spannung auf den Ausgang durchgeschleift. Die Versorgungsspannung beträgt 12...30 VDC.

Die wichtigsten Parameter sind die vier über Potentiometer einstellbaren Sollwerte (S1-S4), deren prozentualer Wert sich auf die verwendete Referenzspannung bezieht. Zusätzlich sind interne DIL-Schalter zur Anpassung der Relaisspannung (12V oder 24V) für die Schalteingänge relevant.

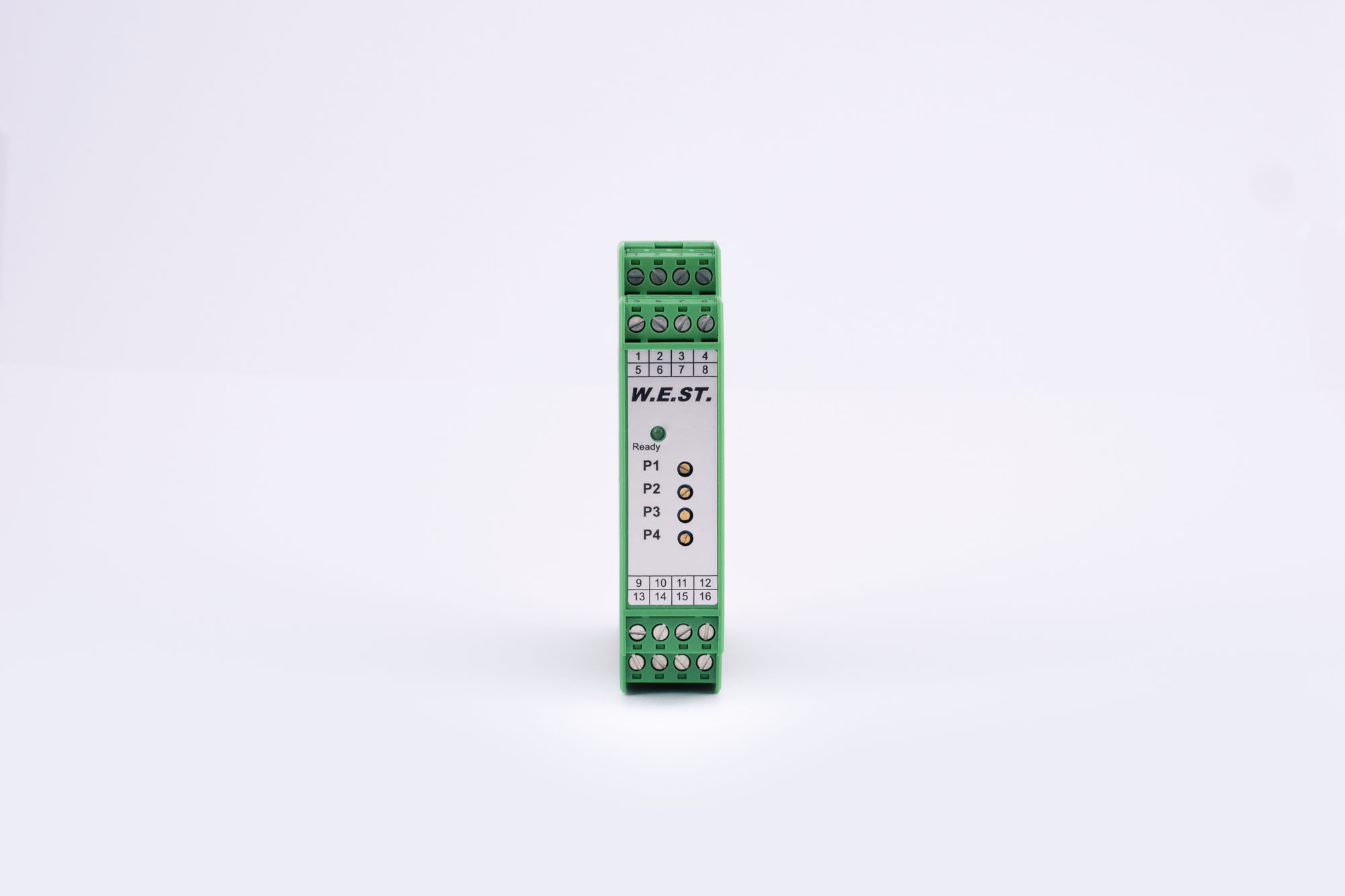

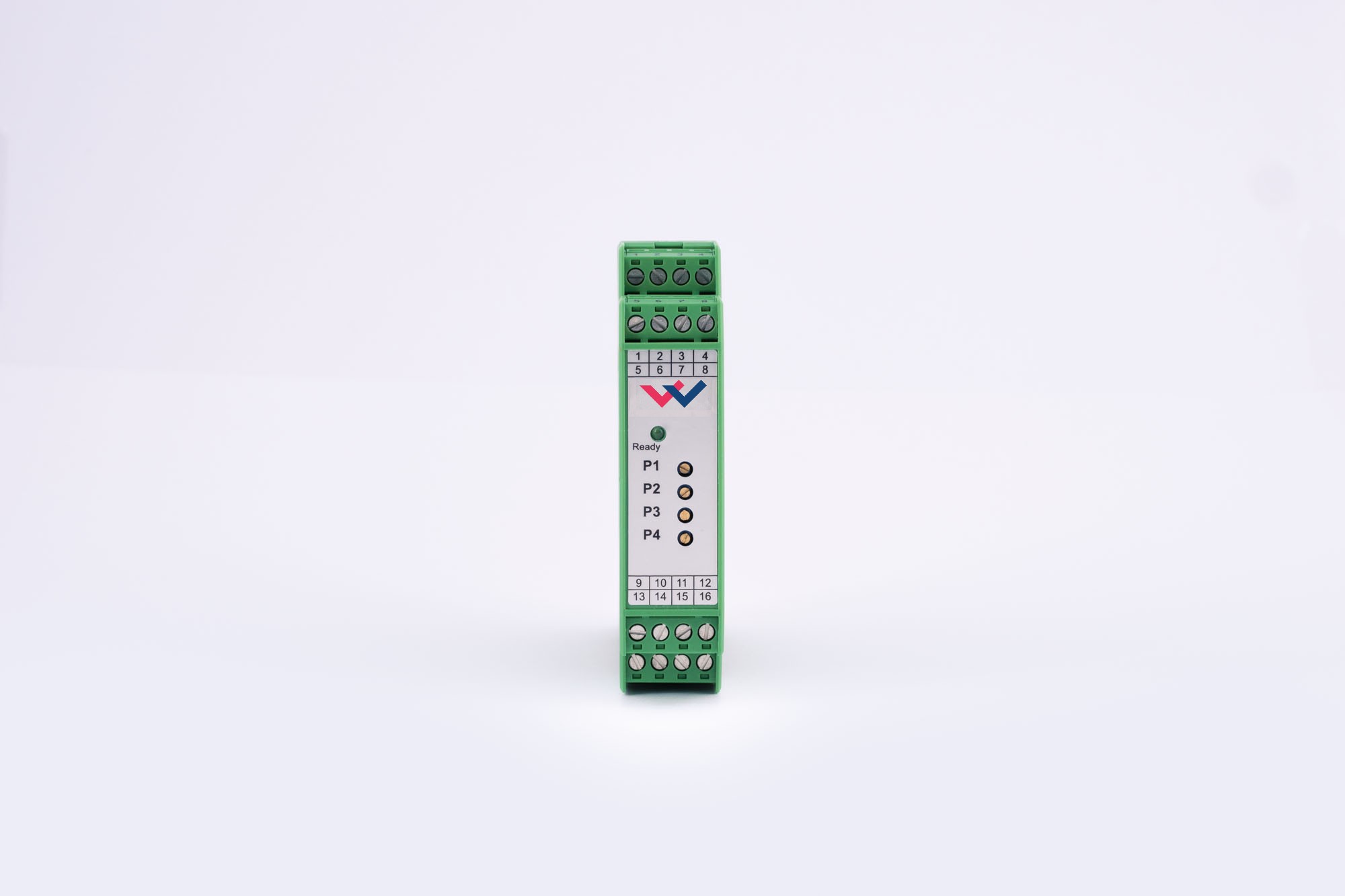

Die Konfiguration erfolgt manuell über die Potentiometer auf der Front und DIL-Schalter, die sich auf der Platine befinden.

Das DSG-164 wird für analoge Sollwertgenerierung in Situationen eingesetzt, in denen vier fest einstellbare, digital abrufbare Sollwerte mit einer Polaritätsumschaltung benötigt werden. Das Modul ist kostengünstig und als Snap-on-Modultechnik ausgeführt. Bei gleichzeitiger Ansteuerung mehrerer Schalteingänge ist immer der hochwertigste aktiv.
