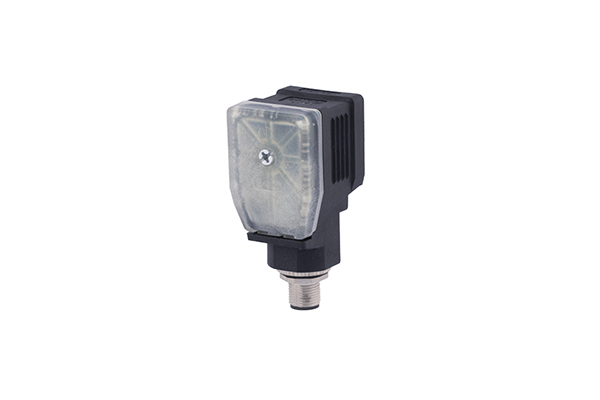

Der PAM-190-P-I ist ein kompakter Ventilverstärker im DIN-Steckergehäuse zur direkten Ventilmontage mit vormontiertem 5-poligem M12-Stecker zur fehlerfreien Verdrahtung. Er bietet freie Skalierbarkeit des Eingangssignals und kann über integrierte Tasten/Schalter oder via USB/LIN-Bus parametriert werden. Um den Einbau in beengten Räumen zu erleichtern, ist der Stecker um 180° gedreht.
Der PAM-190-P-I-S9 ist ein stromgeregelter Ventilverstärker zur Ansteuerung von Proportionalventilen mit einem Magneten.
Das Gerät ist in einem DIN EN 175 301-803 A Steckergehäuse untergebracht und wird direkt auf die Ventilspule aufgesteckt. Eingangseitig erfolgt der Anschluss über einen 5-poligen M12-Stecker, worduch eine schnelle und fehlerfreie Montage gewährleistet ist. Um den Einbau an beengten Orten zu erleichtern, wurde der M12-Anschluss im Vergleich zum regulären PAM-190-P-I um 180° gedreht.
Die Ansteuerung erfolgt über ein 4…20 mA Analogsignal. Der maximale Ausgangsstrom der PWM-Leistungsendstufe zur Ansteuerung des Magneten beträgt 2,5 A. Die Stromregelung ist unabhängig von Versorgungsspannung und Magnetwiderstand.
Zu den zentralen einstellbaren Parametern gehören getrennte Rampenzeiten (R:UP/DOWN), die Skalierung des Ausgangs (MIN/MAX), Dither zur Minimierung der Hysterese (DFREQ, DAMPL) sowie die PWM-Frequenz.
Wahlweise kann die Konfiguration manuell gerätegestützt über die integrierten Taster und Schalter oder PC-gestützt unter Verwendung USB/LIN-Bus Programmieradapters (ULA-310) per Software WPC-300 durchgeführt werden. Der volle Funktionsumfang steht nur per PC-Schnittstelle zur Verfügung
Der PAM-190-P-I-S9 ist die robuste Standardlösung für alle Anwendungen, die keine erweiterte Kennlinienanpassung erfordern.
Technische
Dokumentation
Programmieradapter ULA-310
Übersicht
Leistungsverstärker
Flyer
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
