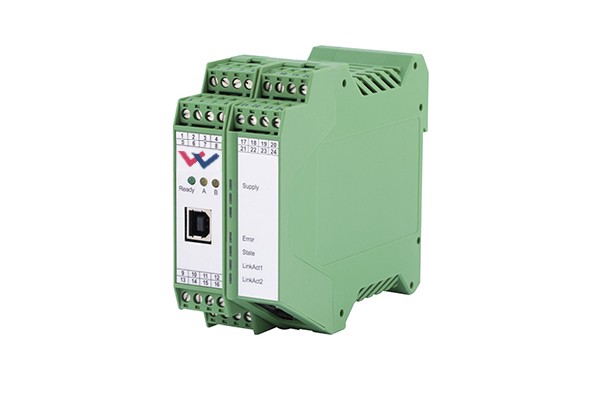

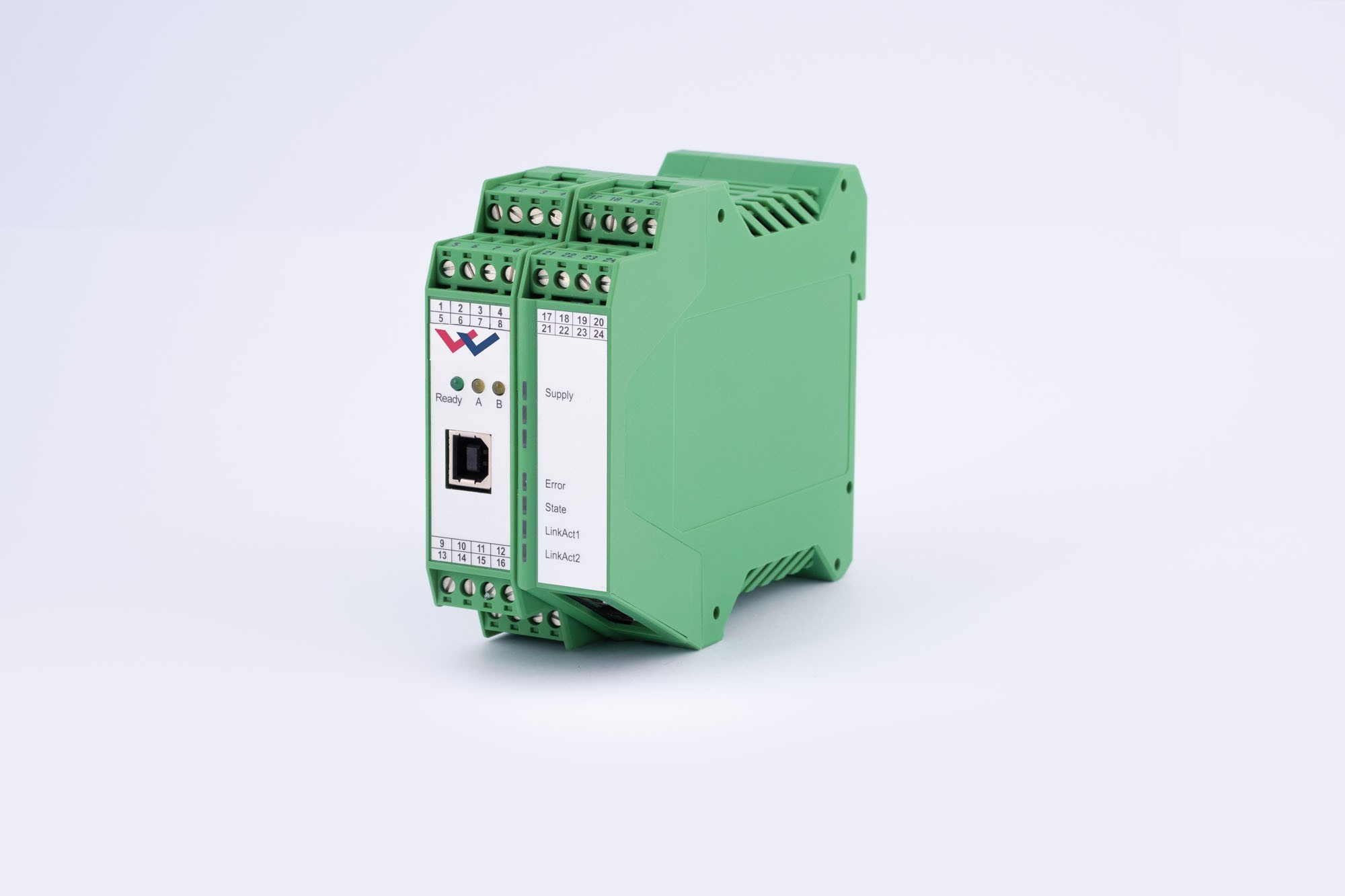

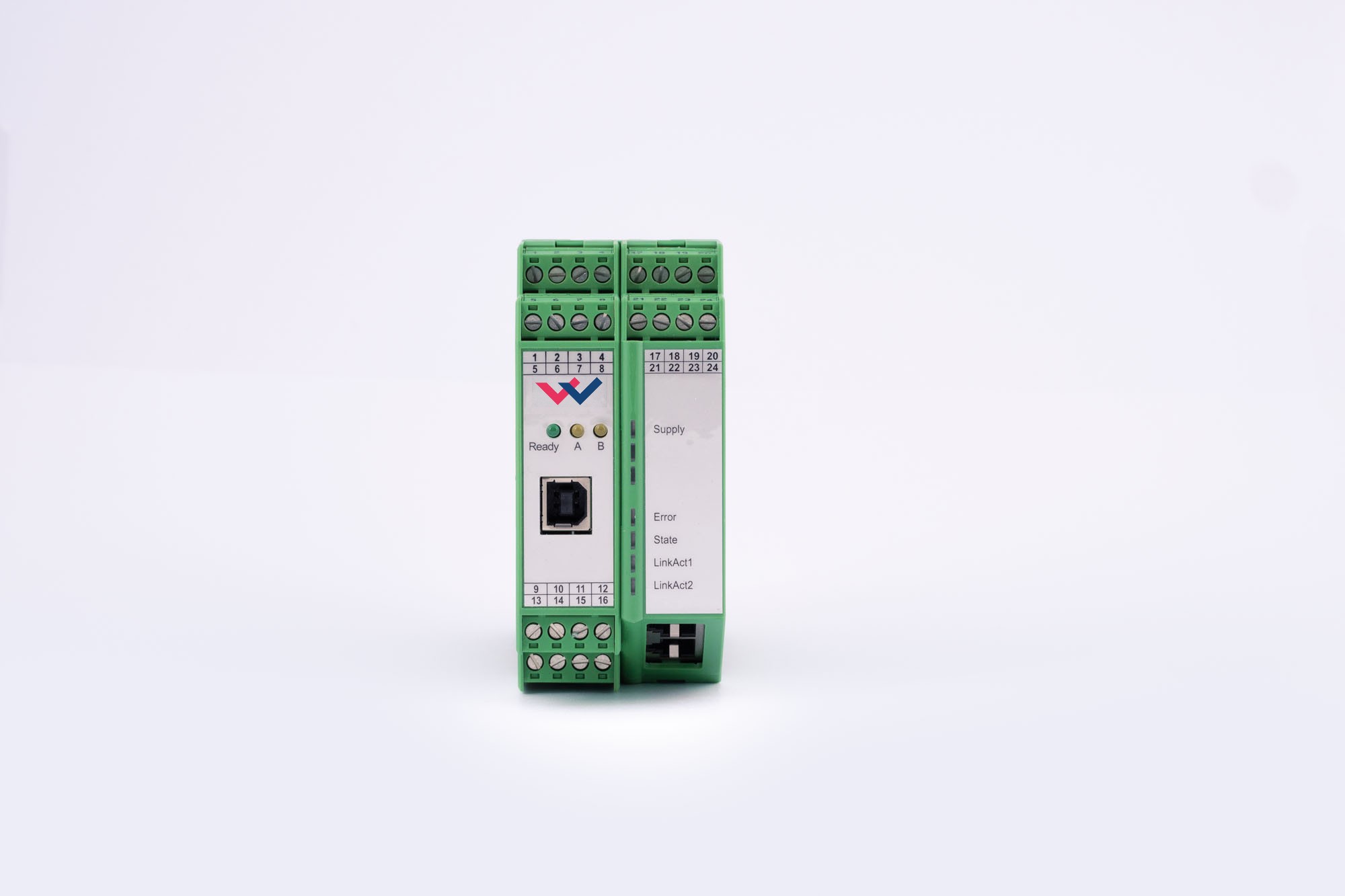

Das hydraulische Steuergerät PQP-179-P-PFN ist ein hochflexibles Pumpenregelmodul für den offenen und geschlossenen Kreis, das neben der Schwenkwinkel-, Druck und Leistungsregelung einen optional aktivierbaren Schiebelageregler für das Stellventil bietet. Es ist speziell für Pumpen optimiert, bei denen Stellventile mit elektrischer Rückführung der Schieberposition für höchste Dynamik und Genauigkeit eingesetzt werden, und dient als idealer Ersatz für OEM-Steuerkarten wie die Rexroth VT-VPCD.

Das Steuergerät ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.

Die Hardware stellt skalierbare Analogeingänge für Schwenkwinkel, Drücke und die Schieberlage bereit, wobei 0...10V oder 4...20 mA Signale sowie LVDT-Messwerte unterstützt werden. Zur Ansteuerung verfügt das Gerät über eine integrierte PWM-Leistungsendstufe für Magnetströme bis zu 2,6 A sowie alternativ über einen analogen Steuerausgang für Ventile mit OBE. Die Sollwertvorgabe erfolgt über die integrierte Profinet-Schnittstelle.

Zentrale Parameter umfassen die PID-Daten der kaskadierten Regler für Druck (CP), Schwenkwinkel (CQ) und Schieberlage (CV) sowie die mechanischen Kenndaten des Zylinders zur internen Kraftberechnung. Für die Endstufenkonfiguration sind der Nennstrom (CURRENT), sowie die Dither-Parameter (DAMPL/DFREQ) von Bedeutung.

Die Parametrierung erfolgt entweder PC-gestützt mit der WPC-Software über die integrierte USB-Schnittstelle oder über Profinet.

Herausragende Besonderheiten sind die Master-Slave-Funktion zur synchronisierten Ansteuerung parallelgeschalteter Pumpen sowie die Unterstützung für den Betrieb im geschlossenen Kreis. Das Modul ermöglicht zudem die direkte Anbindung von LVDT-Wegmesssystemen über die optionale Baugruppe LDT-401 und bietet eine erweiterte Prozessüberwachung inklusive der Anzeige der berechneten hydraulischen Kraft.
