Dieses hydraulische Steuergerät kombiniert Positions- und Druckregelung mit Profinet-Schnittstelle und verfügt über die integrierte FlexiMod-Skriptprogrammierung. Dieses bietet eine beispiellose Flexibilität zur Anpassung des Moduls, um anwendungsspezifische Funktionen und Buskommunikation zu definieren.

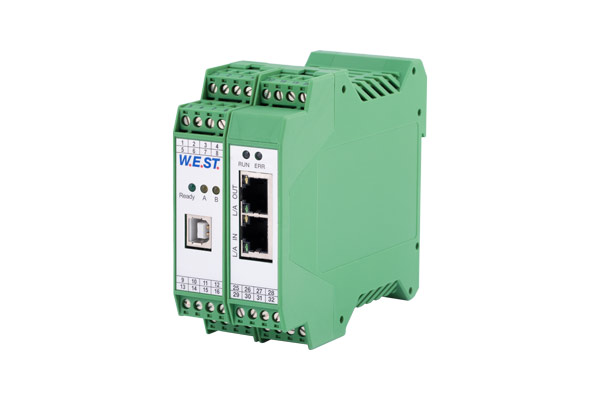

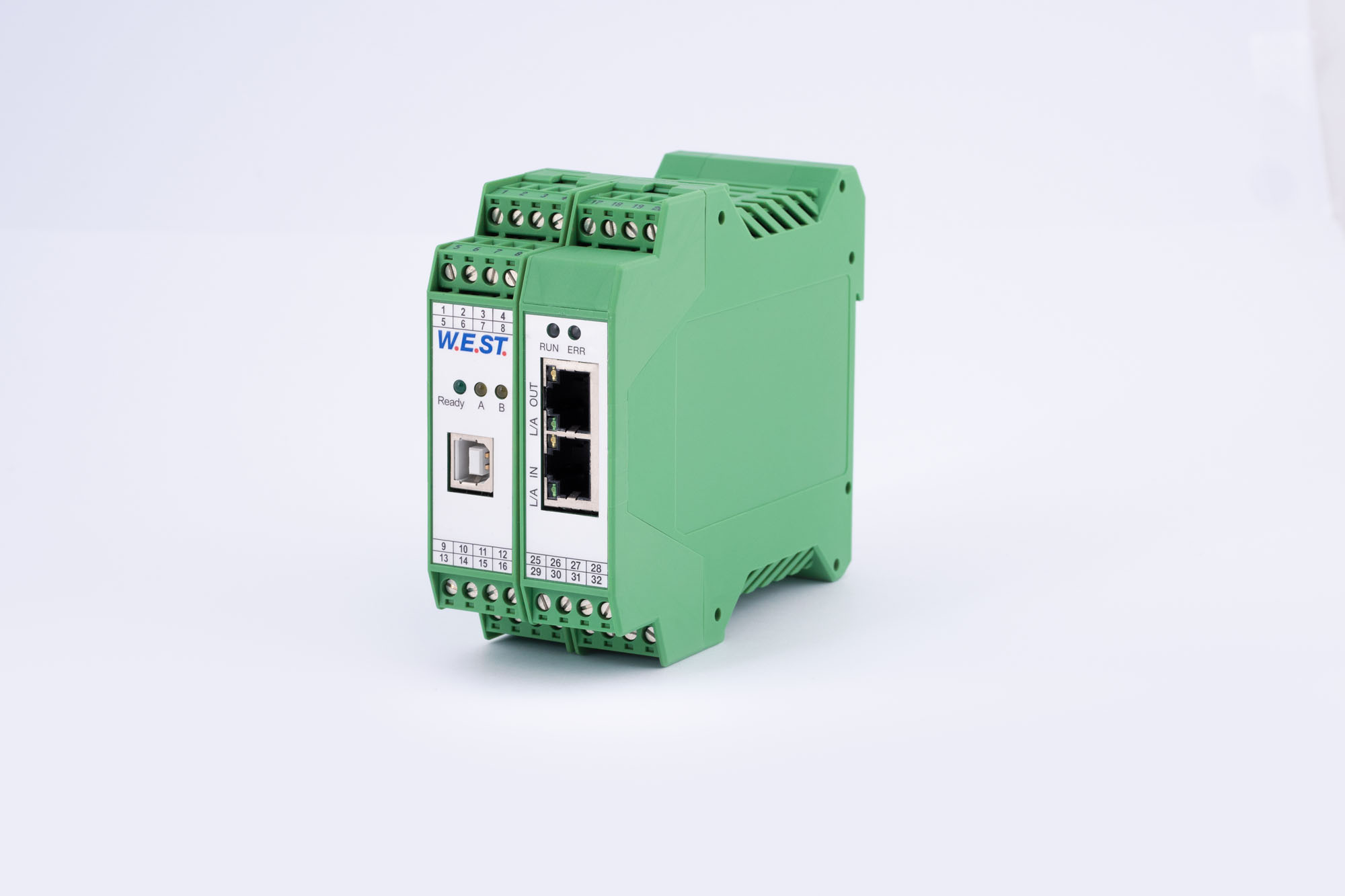

Das hydraulische Steuergerät UHC-326-U-PFN ist ein universeller Achsregler für die Positions- und Druckregelung, der über Profinet angebunden ist und über die integrierte FlexiMod-Skriptprogrammierung verfügt.
Das Modul ist für den Einbau in einem geschirmten EMV-Gehäuse (Schaltschrank) vorgesehen und wird auf einer DIN-Tragschiene montiert. Die Schutzart ist IP 20.
Die Ansteuerung des Moduls erfolgt über Profinet. Druck-Ist Daten werden über den analogen Eingang eingelesen. Die Positions-Ist Daten können entweder per SSI oder per Analogwert eingelesen werden. Als Ausgangssignal dient wahlweise ein 0-10V oder 4-20mA Signal.
Wichtige Parameter sind die Zylindergeometrie (DZ,DS1,DS2) zur Berechnung der hydraulischen Kraft sowie die Reglerparameter für Positions- und Druckregelkreise (VMODE, ARATIO).
Die Konfiguration erfolgt über die integrierte USB-Schnittstelle (digitaler COM-Port) sowie über das kostenlose WPC-300-Programm.
Die UHC-326-U-PFN dient für alle Applikationen, in denen sowohl Position als auch Druck einer Achse geregelt werden müssen. Über das integrierte FlexiMod-Skriptsystem kann das Steuergerät individuell angepasst werden hinsichtlich der Signalverarbeitung und des Feldbus-Datenaustauschs.
Technische Dokumentation
Dokumentation Skript-Sprache
Gerne entwickeln wir für Sie eine individuelle Lösung oder passen ein bestehendes Produkt nach Ihren Wünschen an.
Nehmen Sie Kontakt mit uns auf und lassen Sie sich von uns ein unverbindliches Angebot erstellen.
